D10

Lato Inferiorew

DVI-D

HDMI

USB

REMOTE TRIG 1

GRAPHIC RGB RS-232

VIDEOYPrPb

S-VIDEO

POWER 100/240 V

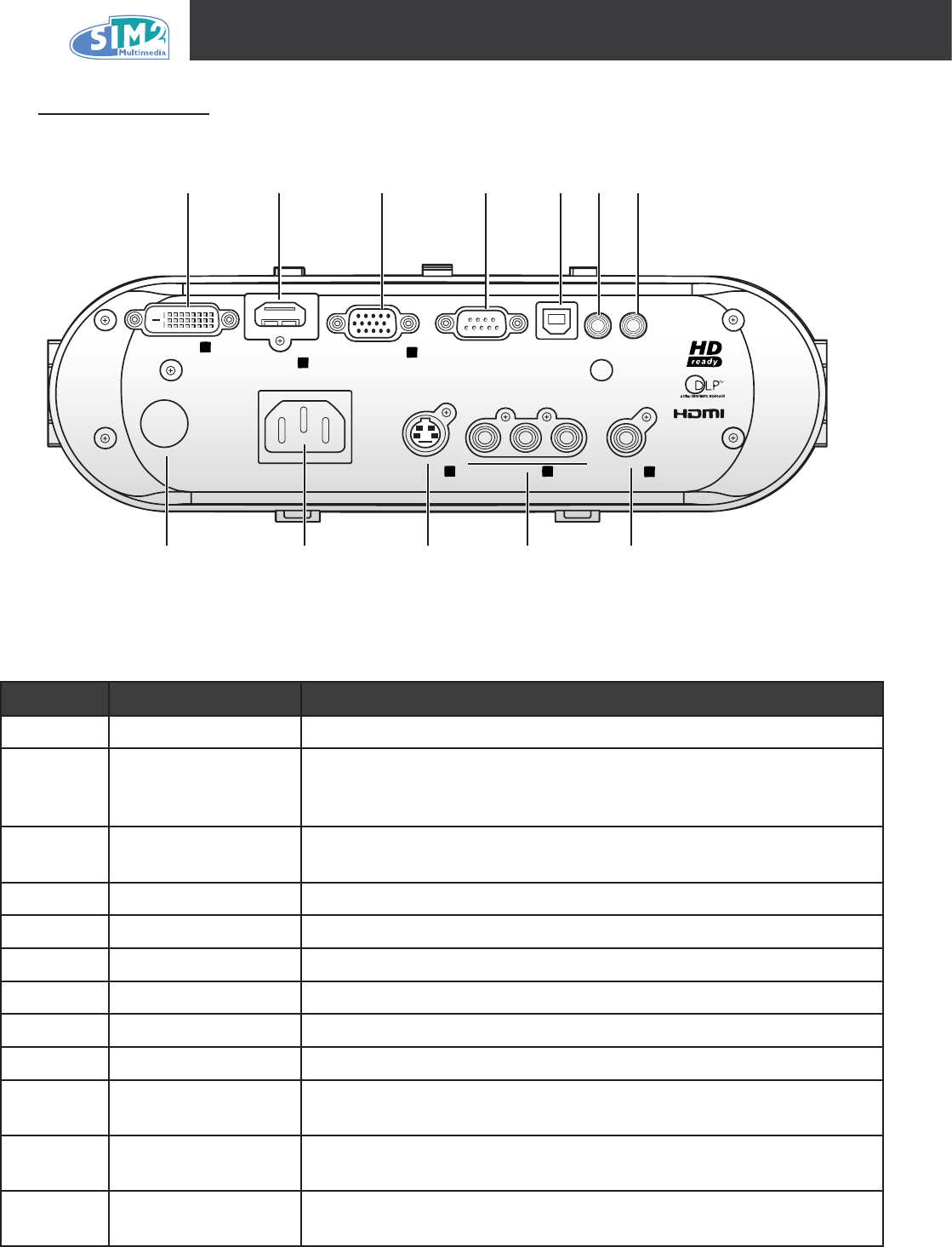

nuMerO etichetta deScriziOne

1 DVI-D Collegate il cavo computer da una fonte computer o video

2 HDMI Connettore cavo Multimedia ad alta denizione da un home theater

Graphic RGB

(Graca RGB)

Collegare un cavo VGA da un computer o dispositivo video

(YPrPb)

4 RS-232 Controllo di installazione

5 USB Connettore cavo USB

6 Telecomando Connettore telecomando a lo

7 Trig 1 Mini-jack da 3,5mm fornisce 12 volt, 0,25 amp DC di uscita

8 Ricevitore Infrarossi Ricevitore di Raggi infrarossi del telecomando

9 Power (Accensione) Connettore cavo alimentazione fornito

10 S-Video

Collegate un cavo S-Video da un apparecchio video alla presa S-

Video

YPrPb

(componente)

Connect component video cables (supplied) from a video device to

the Y, Pb/Cb, and Pr/Cr RCA jacks

12 Video

Collegate un cavo video coassiale (non fornito) da un apparecchio

video alla presa gialla RCA
